Merkmale

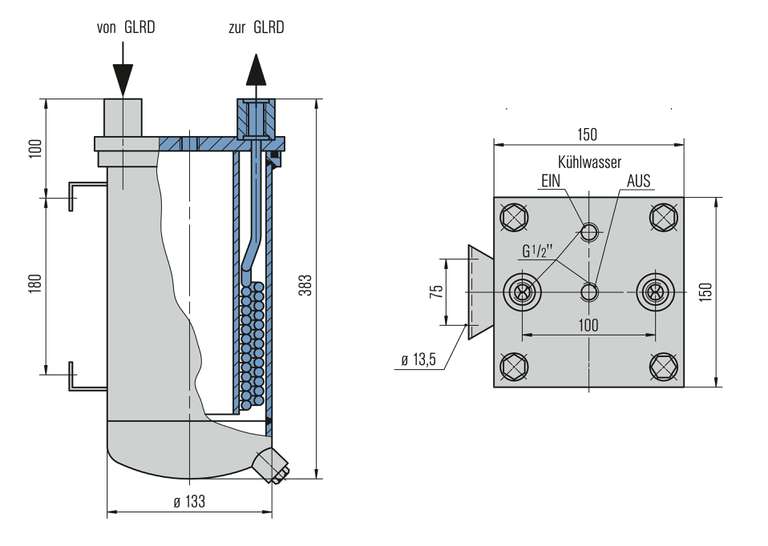

Die WDK5120 Wärmetauscher werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Der Wärmetauscher ist mit einer gewickelten Doppelwendel ausgeführt, die um das Führungsrohr positioniert ist. Das Sperrmedium wird in den Rohren geführt, das Kühlmedium um die Rohre.

Zirkulation in Anlehnung an API 682 / ISO 21049: Plan 21, Plan 22, Plan 23, Plan 41

Vorteile

  • Leistungsstarke Kühlung: Gewickelte Doppelwendel um ein Führungsrohr
  • Kühlleistung bis zu 10,5 kW
  • Exzellentes Preis/Leistungs-Verhältnis
  • Teilbare Ausführung: Gewährleistet die optimale Reinigung der Kühlwasserseite
  • Universeller Einsatzbereich: Sperrmediumsberührte Teile aus 1.4571

Standards und Freigaben

  • PED 2014/68/EU, Art. 4, Abs. 3 (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie, ohne CE-Zeichen)

Hinweis

Reinigung:
Kühlwasserseite: Nach abnehmen des Gehäuses kann der Bereich um die Rohre mechanisch gereinigt werden.
Sperrmediumsseite: Spülen mit geeigneten, schmutzlösenden Medien.


Produktvarianten

Bezeichnung WDK5120/A003
Rohr Mantel
Auslegungsvorschrift PED 2014/68/EU, Art. 4, Abs. 3
Zul. Druck1) 120 bar (1.740 PSI) 16 bar (232 PSI)
Zul. Temperatur1) 160 °C (320 °F) 95 °C (203 °F)
Inhalt 0,5 l 3,5 l
Kühlfläche 0,3 m²
Kühlleistung2) 10,5 kW
Leergewicht 10,3 kg (23 lb)
Vollgewicht 14,3 kg (32 lb)
Metallische Teile 1.4571 C-Stahl, außen grundiert
Dichtungen Viton®
Schrauben Edelstahl A4-70

Weitere Ausführungen auf Anfrage.
1) Diese Werte sind der Festigkeitsberechnung zugrunde gelegt.
2) Die Kühlleistungen hängen von den vorhandenen Medien, deren Temperaturen und Durchflussmengen ab. Für eine fachgerechte Auslegung zur Auswahl des geeigneten Wärmetauschers kontaktieren Sie bitte EagleBurgmann.
