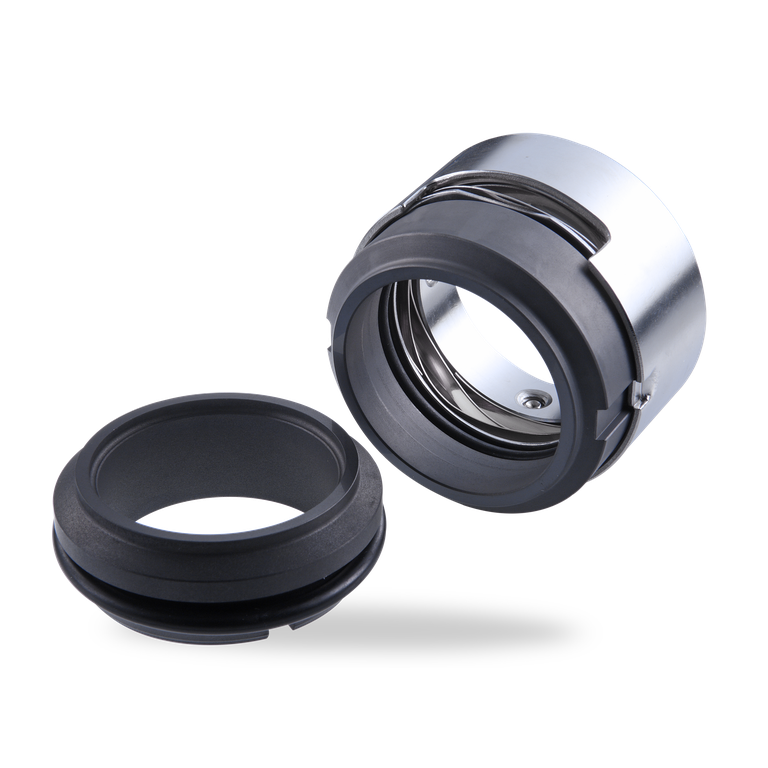

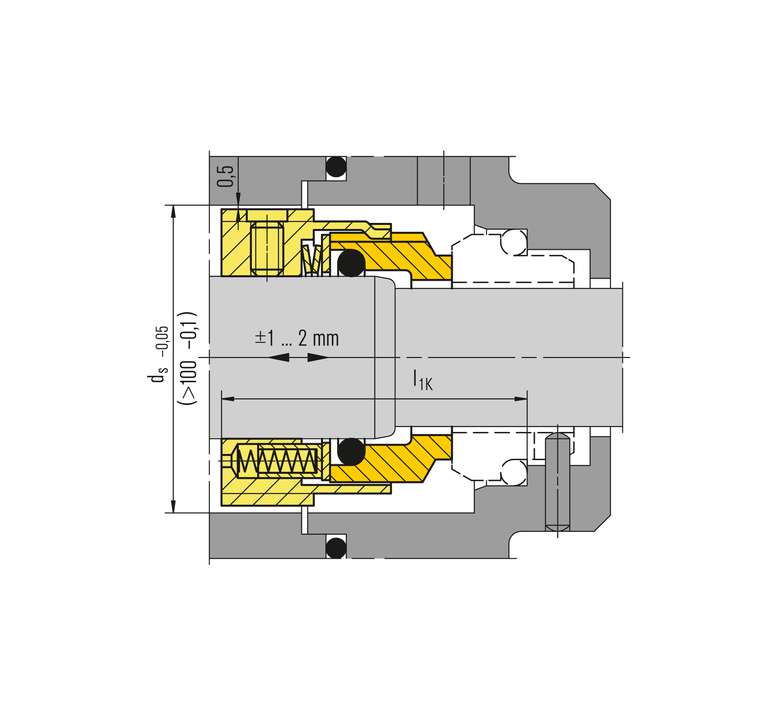

H7N
H7N

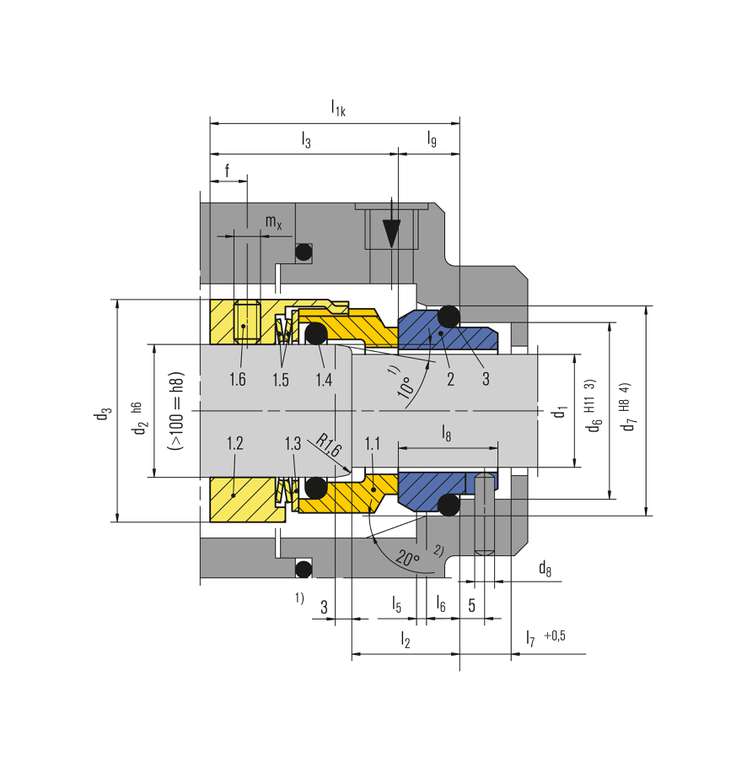

| Pos. | Teile-Nr. DIN 24250 |
Benennung |
| 1.1 | 472 | Gleitring |
| 1.2 | 485 | Mitnehmer |
| 1.3 | 474 | Druckring |
| 1.4 | 412.1 | O-Ring |
| 1.5 | 477 | Feder |
| 1.6 | 904 | Gewindestift |
| 2 | 475 | Gegenring (G9) |
| 3 | 412.2 | O-Ring |
1) d1 > 100 mm: 2 mm x 30°
2) d1 > 100 mm: 30°
3) d1 > 100 mm: +0.1
4) d1 > 100 mm: H7
H7N
Merkmale
- Für abgesetzte Wellen
- Einzeldichtung
- Entlastet
- Drehrichtungsunabhängig
- Rotierende Super-Sinus-Feder oder Gruppenbefederung
- Integrierte Fördereinrichtung möglich (H7F, H75F)
- Variante mit Gegenringkühlung lieferbar (H75G115)
Vorteile
- Universelle Einsatzmöglichkeiten (Standardisierung)
- Effiziente Lagerbevorratung durch leicht austauschbare Gleitringe
- Hohe Flexibilität durch großes Werkstoffangebot
- Flexibilität hinsichtlich Drehmomentübertragung
- Selbstreinigungseffekt
- Kurze Einbaulänge möglich (G16)
Werkstoffe
Gleitring: Siliziumkarbid (Q1, Q2), Kohlegrafit antimonimprägniert (A), Aluminiumoxid (V), Sonder-CrMo-Stahlguss (S)
Gegenring G9: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1*, Q2*)
Nebendichtungen: EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G), Duplex (G1)
* Nicht kombinierbar mit Gleitring in S
Gegenring G9: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1*, Q2*)
Nebendichtungen: EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G), Duplex (G1)
* Nicht kombinierbar mit Gleitring in S
Standards und Freigaben
- EN 12756
Empfohlene Anwendungen
- Prozessindustrie
- Öl- und Gasindustrie
- Raffinerietechnik
- Petrochemische Industrie
- Chemische Industrie
- Kraftwerkstechnik
- Zellstoff- und Papierindustrie
- Nahrungsmittelindustrie
- Heißwasseranwendungen
- Leichte Kohlenwasserstoffe
- Kesselspeisepumpen
- Prozesspumpen
Produktvarianten

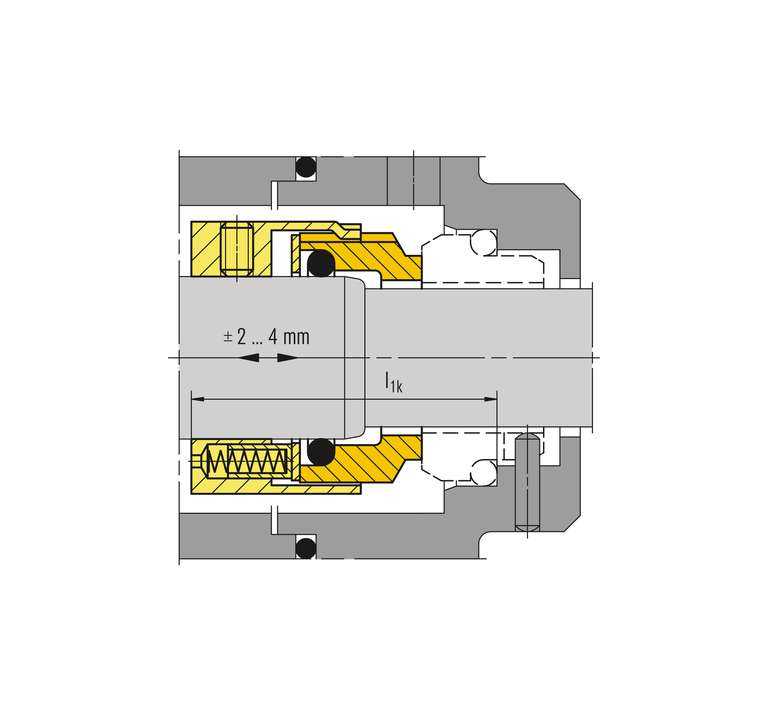

H75
Wellendurchmesser: d1 = 28 ... 200 mm (1,10" ... 7,87")
Wie H7N, jedoch mit Gruppenbefederung in Hülsen (Pos. 1.5).
Axialbewegung: ± 2 bis 4 mm, durchmesserabhängig.
Wellendurchmesser: d1 = 28 ... 200 mm (1,10" ... 7,87")
Wie H7N, jedoch mit Gruppenbefederung in Hülsen (Pos. 1.5).
Axialbewegung: ± 2 bis 4 mm, durchmesserabhängig.

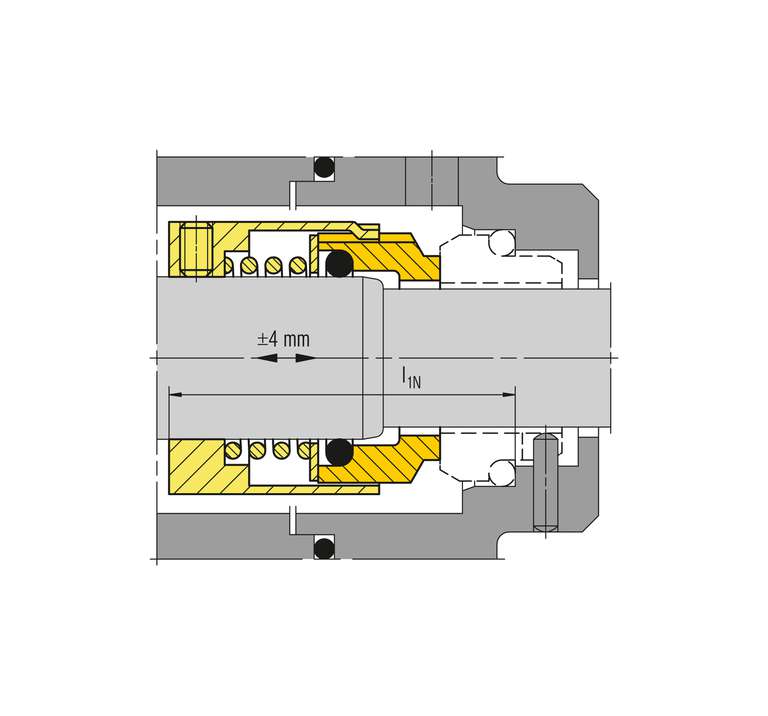

H76
Wellendurchmesser: d1 = 14 ... 100 mm (0,55" ... 3,94")
Maße, Positionen und Benennungen wie H7N, jedoch mit Zylinderfeder (Pos. 1.5) zur Aufnahme großer Axialbewegungen (±4 mm).
Wellendurchmesser: d1 = 14 ... 100 mm (0,55" ... 3,94")
Maße, Positionen und Benennungen wie H7N, jedoch mit Zylinderfeder (Pos. 1.5) zur Aufnahme großer Axialbewegungen (±4 mm).
H7F
Wellendurchmesser: d1 = max. 100 mm (3,94")
Maße, Positionen und Benennung wie H7N, jedoch mit Einzelfeder und Fördergewinde.
Drehrichtungsabhängig. (Viskosität ≤ ISO VG10).
Wellendurchmesser: d1 = max. 100 mm (3,94")
Maße, Positionen und Benennung wie H7N, jedoch mit Einzelfeder und Fördergewinde.
Drehrichtungsabhängig. (Viskosität ≤ ISO VG10).
H75F
Wellendurchmesser: d1 = 28 ... 200 mm (1,10" ... 7,87")
Maße, Positionen und Benennung wie H7N, jedoch mit Gruppenbefederung und Fördergewinde, drehrichtungsabhängig (Viskosität ≤ ISO VG10).
Wellendurchmesser: d1 = 28 ... 200 mm (1,10" ... 7,87")
Maße, Positionen und Benennung wie H7N, jedoch mit Gruppenbefederung und Fördergewinde, drehrichtungsabhängig (Viskosität ≤ ISO VG10).
