Merkmale

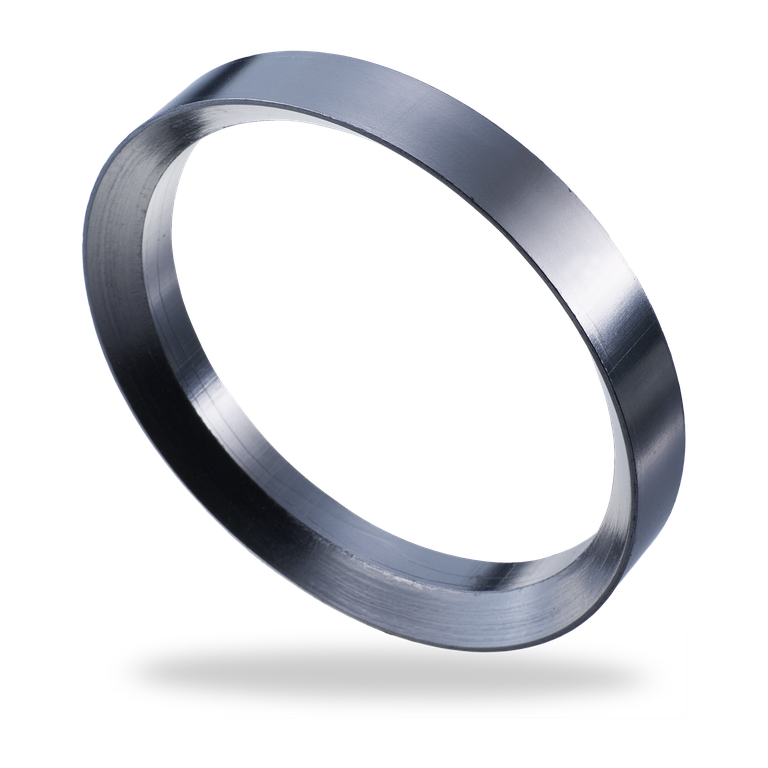

Statotherm® V Verschlussdeckeldichtungen V881 (Brettschneiderdichtungen) bestehen aus Reingrafitringen (Reinheit >99 %) mit einer eingebetteten Edelstahlverstärkung. Sie kommen speziell in Anwendungen mit großen Spalten und hohen Drücken zum Einsatz. Erfolgreich Anwendung finden die Statotherm® V Verschlussdeckeldichtungen V881 beispielsweise in Kraftwerken bei hohen Temperaturen und Durchmessern von bis zu 1.000 mm.

Vorteile

  • Speziell geeignet für die Abdichtung großer Spalte
  • Leichte Montage und Demontage
  • Keine Beschädigung der Dichtflächen
  • Hohe Standzeiten
  • Kein Verhärten
  • Optimiertes Dichtergebnis
  • Minimaler Verschleiß der Lauffläche

Einsatzbereich

Druck: p = 800 bar
Gleitgeschwindigkeit: vg = 2 m/s
Temperatur
  • Dauerbetrieb
    t = -200 °C ... +500 °C
  • Dampf: tmax = +550 °C
  • in reduzierender oder inerter Umgebung: tmax = +3.000 °C
Empfohlene Rautiefe: Rz = 10 - 40 μm
Chemische Beständigkeit: pH = 0 ... 14
Beständig gegen fast alle organischen und anorganischen Säuren, Laugen, Öle und Lösungsmittel. V881-B6: Dichte 1.3 g/cm3
V881-B7: Dichte 1.4 g/cm3
V881-B8: Dichte 1.6 g/cm3

Varianten

V881/R7 (Rechteckprofil)
V881/A7 (Außenschräge)
V881/I7 (Innenschräge)
V881/R7K (Rechteckprofil mit einseitiger Edelstahlkappe)
V881/A7K (Außenschräge mit einseitiger Edelstahlkappe)
V881/I7K (Innenschräge mit einseitiger Edelstahlkappe)
V881/7N (Für den Einsatz in kerntechnischen Anlagen mit einer Grafitreinheit > 99,85%)

Funktionsbeschreibung

Design and ordering information
The design of the cover seal depends on the pressure and dimensions. Please specify the operating conditions and profile shape with any enquiries or orders (example: pressure in bar, diameter d1 and d2, profile shape I, A or R).

Hinweis

Die Auslegung der Verschlussdeckeldichtung ist abhängig von Druck, Bauteilabmessung und Dichtringgröße. Bei Anfragen bitten wir um Angabe der Einsatzbedingungen.

Lieferformen

  • Formgepresste Ringe, nach Zeichnung, Maßangaben oder sonstigen Vereinbarungen.
  • In verschiedenen Dichten und Profilen lieferbar.
