Spiraltherm® Grafit 9584
Spiraltherm® Grafit 9584
Spiraltherm® Grafit 9584
Merkmale
Spiraltherm® Grafit S 9584 ist eine Flanschdichtung aus V-förmig profiliertem Edelstahlband mit spiralförmig gewickelter Zwischenlage aus Grafit (Reinheit > 98 %). Die Enden des Edelstahlbands sind punktgeschweißt.
Vorteile
- Universelle Industriequalität
- Einfache Handhabung
Werkstoffe
- Füllstoff: 98 % Reingrafit
- Metallspirale: 1.4541 (321) oder 1.4571 (316 Ti)
- Varianten 9584/...R: Schwefelgehalt < 100 ppm, lösliche Sulfate < 100 ppm
Standards und Freigaben
- TA Luft (nur 9584/GIA)
- BAM (Auf Anfrage)
- Fire Safe API 607 (nur 9584/GIA)
Empfohlene Anwendungen
- Chemische Industrie
- Petrochemische Industrie
- Kraftwerke
- Flanschverbindungen
- Rohrverbindungen
- Rührwerke
- Mischer
- Gebläse
- Armaturen
- Wärmetauscher
- Verschlussdeckel
- Tankluken
- Reaktoren
- Prozesskessel
Varianten
9584/... (98 % Reingrafit Füllstoff)
9594/... (99,85 % Reingrafit Füllstoff)
9594/...R (Variante mit reduziertem Schwefelgehalt des Grafitfüllstoffs < 200 ppm und Gehalt wasserlösliche Sulfate < 100 ppm)
9584/...TZ (mit zusätzlicher PTFE-Dichtzone, T < 280 °C)
9594/...TZ (mit zusätzlicher PTFE-Dichtzone, T < 280 °C)
9595/... (PTFE Füllstoff, T < 280 °C)
9596/... (Glimmer Füllstoff, T < 900 °C)
9594/... (99,85 % Reingrafit Füllstoff)
9594/...R (Variante mit reduziertem Schwefelgehalt des Grafitfüllstoffs < 200 ppm und Gehalt wasserlösliche Sulfate < 100 ppm)
9584/...TZ (mit zusätzlicher PTFE-Dichtzone, T < 280 °C)
9594/...TZ (mit zusätzlicher PTFE-Dichtzone, T < 280 °C)
9595/... (PTFE Füllstoff, T < 280 °C)
9596/... (Glimmer Füllstoff, T < 900 °C)
Lieferformen
Ringe:
für Nut- und Federflansche - 9584/NF (Standard), 9584/NFR (Schwefelgehalt <100 ppm)
für Nut- und Federflansche, mit Stauchkurve - 9584/NFS (Standard), 9584/NFSR (Schwefelgehalt <100 ppm)
für Flansche mit Vor- und Rücksprung - 9584/VR (Standard), 9584/VRR (Schwefelgehalt <100 ppm)
für Flansche mit Vor- und Rücksprung, mit Innenring - 9584/VRI (Standard), 9584/VRIR (Schwefelgehalt <100 ppm)
für Flansche mit glatter Dichtleiste, mit Außenring - 9584/GA (Standard), 9584/GAR (Schwefelgehalt <100 ppm)
für Flansche mit glatter Dichtleiste, mit Innen- und Außenring - 9584/GIA (Standard), 9584/GIAR (Schwefelgehalt <100 ppm)
Mannlochdichtung:
9584/MH (Standard), 9584/MHR (Schwefelgehalt <100 ppm)
für Nut- und Federflansche - 9584/NF (Standard), 9584/NFR (Schwefelgehalt <100 ppm)
für Nut- und Federflansche, mit Stauchkurve - 9584/NFS (Standard), 9584/NFSR (Schwefelgehalt <100 ppm)
für Flansche mit Vor- und Rücksprung - 9584/VR (Standard), 9584/VRR (Schwefelgehalt <100 ppm)
für Flansche mit Vor- und Rücksprung, mit Innenring - 9584/VRI (Standard), 9584/VRIR (Schwefelgehalt <100 ppm)
für Flansche mit glatter Dichtleiste, mit Außenring - 9584/GA (Standard), 9584/GAR (Schwefelgehalt <100 ppm)
für Flansche mit glatter Dichtleiste, mit Innen- und Außenring - 9584/GIA (Standard), 9584/GIAR (Schwefelgehalt <100 ppm)
Mannlochdichtung:
9584/MH (Standard), 9584/MHR (Schwefelgehalt <100 ppm)
Produktvarianten
Spiraltherm® Grafit 9584/GA
Spiralthermdichtung mit Außenring.
Standardlösung für unebene Flanschverbindungen.
Spiralthermdichtung mit Außenring.
Standardlösung für unebene Flanschverbindungen.
Spiraltherm® Grafit 9584/GIA
Spiralthermdichtung mit Innen- und Außenring.
Diese Dichtungsvariante ist die optimale Lösung für unebene Flanschverbindungen.
Spiralthermdichtung mit Innen- und Außenring.
Diese Dichtungsvariante ist die optimale Lösung für unebene Flanschverbindungen.
- Vermeidung von überhöhter Verpressung bei extremen Drücken
- Reduzierte Wirbelströmung im Flanschbereich und Schutz vor Korrosion sowie Erosion
- Verbesserte Verteilung der Verpressung über die gesamte Dichtfläche
Spiraltherm® Grafit S 9584/NF
Spiralthermdichtung ohne Innen- und Außenring.
Diese Dichtungsvariante wird vorwiegend in Krafthauptschlussanwendungen eingesetzt, z.B. in Feder- und Nutflanschen.
Standardabmessungen gem. EN und ASME.
Spiralthermdichtung ohne Innen- und Außenring.
Diese Dichtungsvariante wird vorwiegend in Krafthauptschlussanwendungen eingesetzt, z.B. in Feder- und Nutflanschen.
Standardabmessungen gem. EN und ASME.
Spiraltherm® Grait 9584/VRI
Spiralthermdichtung mit Innenring.
Hauptanwendung sind Flansche mit Vor- und Rücksprung.
Um die Stauchung der Dichtung zu regulieren, ist diese Variante nur mit Innenring einsetzbar.
Spiralthermdichtung mit Innenring.
Hauptanwendung sind Flansche mit Vor- und Rücksprung.
Um die Stauchung der Dichtung zu regulieren, ist diese Variante nur mit Innenring einsetzbar.
Ähnliche Produkte

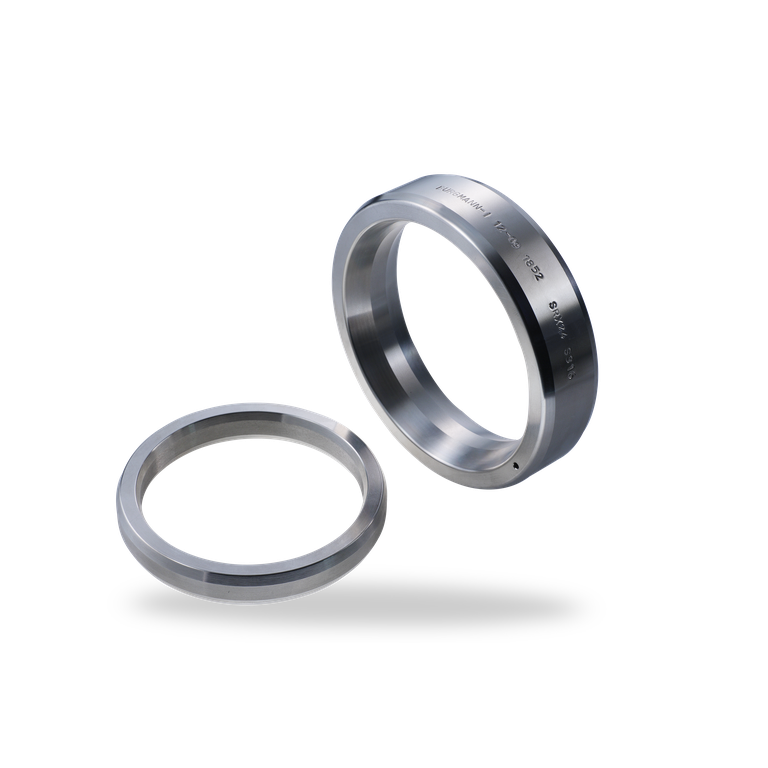

Buralloy® Ring Type Joint 2961
Buralloy® Ring-Joint 2961 (RTJ) Dichtungen werden aus metallischen Werkstoffen nach ameri- kanischer Norm ASME B 16.20 und der API-Spezifikation hergestellt. Die Detailkontrolle aller Herstellungsschritte gewährleistet die notwendige Oberflächenhärte der Dichtungsringe. Hierdurch wird eine funktionstüchtige Abdichtung ohne Beschädigung der Flansche erreicht. Dieser Dichtungstyp wird z. B. im Downstreambereich in Raffinerieanwendungen erfolgreich eingesetzt. Ferner ist der Einsatz von RTJ-Dichtungen in Hochdruckarmaturen, entsprechenden Rohrleitungsverbindungen und Druckbehälteranschlüssen weit verbreitet.

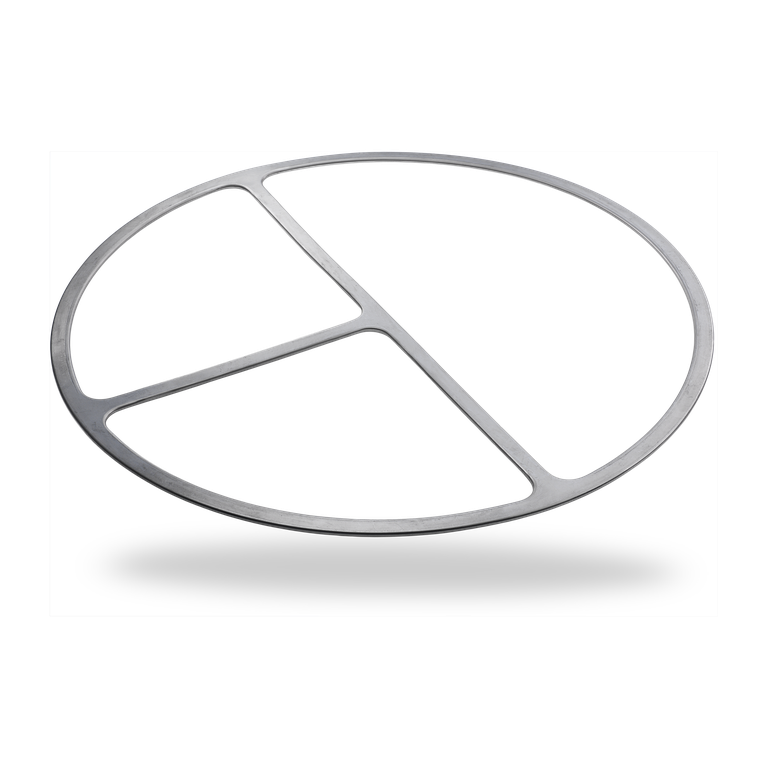

Buralloy® Wärmetauscherdichtung 2500
Buralloy® Wäremtauscherdichtung 2500 ist eine halbmetallische Dichtung aus einem Weichstoffkern mit Metallummantelung. Damit kombiniert die Buralloy 2500 die Vorteile einer kompressiblen Weichstoffdichtung mit der mechanischen Festigkeit einer metallischen Dichtung. Diese kann folglich, je nach Anwendung, in vielen verschiedenen Materialkombinationen und Formen gefertigt werden.

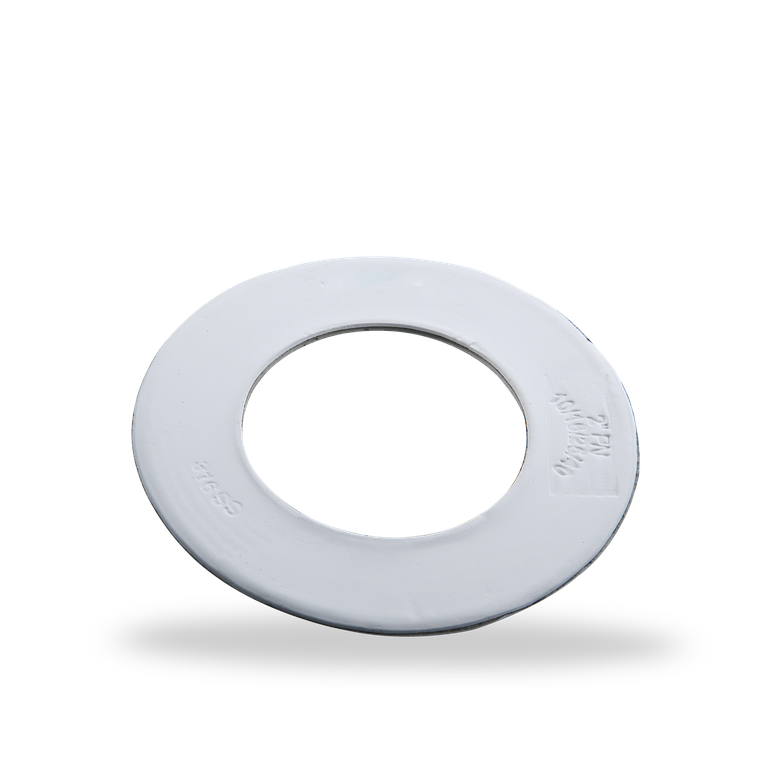

Corrachem® 9631/T
