H75A4-T

H75A4-T
Produkt anfragen

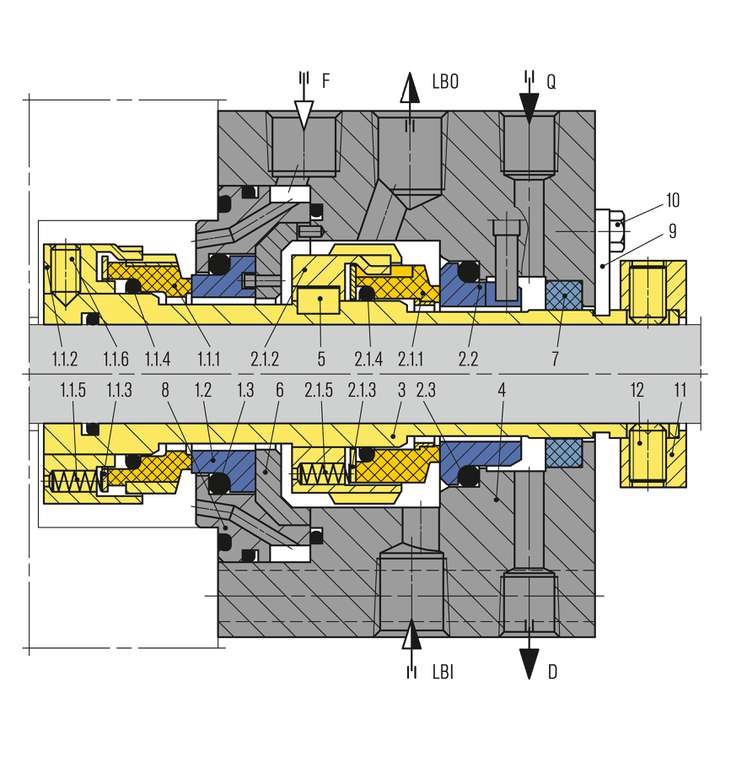

Pos. Benennung
1.1.1, 2.1.1 Gleitring
1.1.2, 2.1.2 Mitnehmer
1.1.3, 2.1.3 Druckring
1.1.4, 1.3, 2.1.4, 2.3 O-Ring
1.1.5, 2.1.5 Feder
1.1.6, 12 Gewindestift
1.2, 2.2 Gegenring
3 Wellenhülse
4 Deckel
5 Passfeder
6 Adapterring
7 Drossel
8 Adapter
9 Montagelehre
10 Sechskantschraube
11 Stellring


F Spülung
LBO Vorlage-/Sperrflüssigkeit AUS
Q Quench
LBI Vorlage-/Sperrflüssigkeit EIN
D Drainage

H75A4-T

Merkmale

  • Dichtung nach API 682 Category 2 und 3,
    Type A, Arrangement 2 und 3
  • Doppeldichtung in Face-to-Back-Anordnung
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung rotierend
  • Integrierte Pumpeinrichtung
  • Für Druckumkehr geeignet
  • Nachfolgemodell der H75VK

Vorteile

  • Universell einsetzbar in Erstausrüstung oder Umrüstung
  • Effiziente Lagerhaltung durch standardisierte Komponenten
  • Breite Auswahl an Werkstoffen
  • Großes Einsatzfeld hinsichtlich Temperatur und Druck
  • Optimierte Drehmomentmitnahme
  • Metallische Teile auch in Spezialwerkstoffen lieferbar

Einsatzbereich

Wellendurchmesser:
d1 = 20 … 110 mm (0,79" … 4,33")
Druck: p1 = ... 42 bar (609 PSI)
Temperatur:
t = -40 °C … +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg = 23 m/s (76 ft/s)
Axialbewegung:
d <50 mm ±1,0 mm
d ≥50 mm ±1,5 mm

* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.

Werkstoffe

Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent, weitere Werkstoffe auf Anfrage.

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 2CW-CW
  • API 682 4th ed. Cat. 2/3 - 3CW-FB
  • TA-Luft-konform
