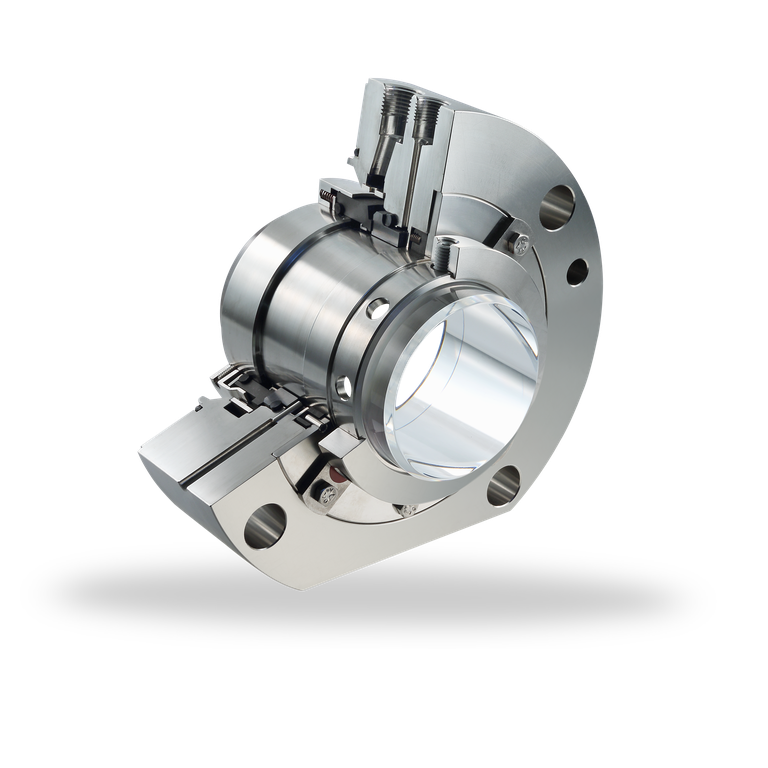

H75VA4-S
H75VA4-S

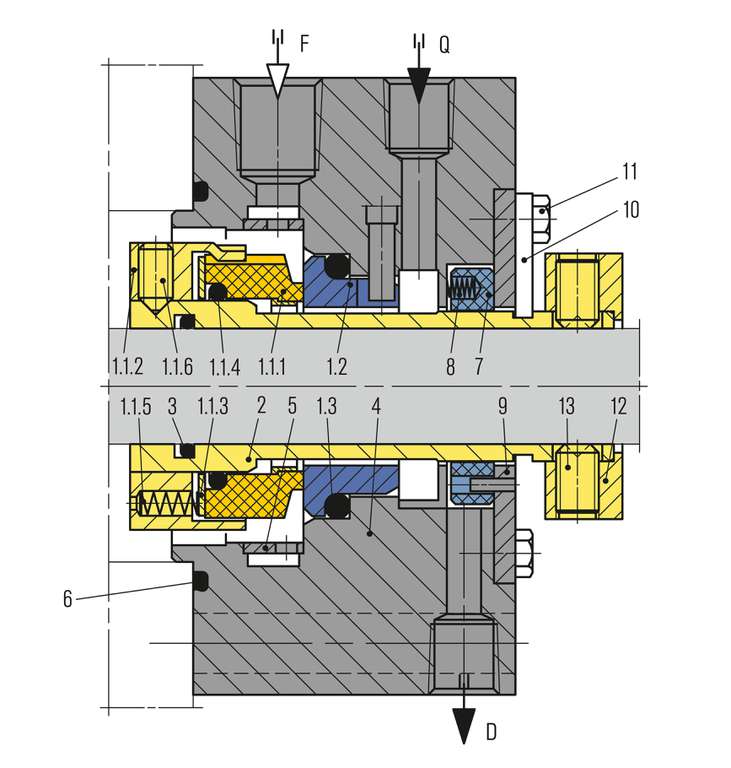

| Pos. | Benennung |
| 1.1.1 | Gleitring |
| 1.1.2 | Mitnehmer |
| 1.1.3 | Druckring |
| 1.1.4, 1.3, 3, 6 | O-Ring |
| 1.1.5, 8 | Feder |
| 1.1.6, 13 | Gewindestift |
| 1.2 | Gegenring |
| 2 | Wellenhülse |
| 4 | Deckel |
| 5 | Verteilerring |
| 7 | Drossel |
| 9 | Scheibe |
| 10 | Montagelehre |
| 11 | Sechskantschraube |
| 12 | Stellring |
F Spülung
Q Quench
D Drainage
H75VA4-S
Merkmale
- Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 1
- Einzeldichtung
- Entlastet
- Cartridge-Einheit
- Gruppenbefederung rotierend
- Drehrichtungsunabhängig
- Integrierte Pumpeinrichtung lieferbar
- Nachfolgemodell der H75VN
Vorteile
- Kompaktes Design
- Universell einsetzbar in Erstausrüstung oder Umrüstung
- Effiziente Lagerhaltung durch standardisierte Komponenten
- Breite Auswahl an Werkstoffen
- Großes Einsatzfeld hinsichtlich Temperatur und Druck
- Metallische Teile auch in Spezialwerkstoffen lieferbar
Werkstoffe
Gleitring: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenring:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent, weitere Werkstoffe auf Anfrage.
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenring:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent, weitere Werkstoffe auf Anfrage.
Standards und Freigaben
- API 682 / ISO 21049
- API 682 4th ed. Cat. 2/3 - 1CW-FL
Empfohlene Anwendungen
- Raffinerietechnik
- Öl- und Gasindustrie
- Petrochemische Industrie
- Chemische Industrie
- Kraftwerkstechnik
- CCUS
- Wasserstoff
- Nachhaltige Kunststoffe
- Alternative Kraftstoffe
- Leicht flüchtige Kohlenwasserstoffe
- LPG-Anlagen
- API 610 / ISO 13709 Pumpen
- Prozesspumpen
Empfohlene Dichtungsversorgung
